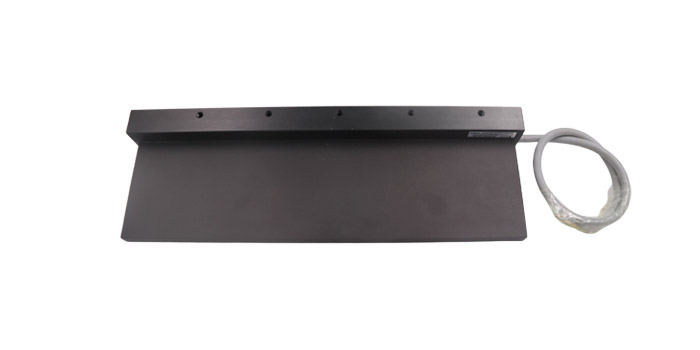

U型槽直線電機TMCE0550-370

【絕緣耐壓】AC1500 1min
【絕緣電阻】DC500V 100M以上
【冷卻方式】 自然冷卻
【線圈峰值溫度】120℃（E等級）

全國熱線

400-007-7724

產品·參數

全新通用化設計 適用各種控制方式

產品名稱：	U型直線電機TMCE0550-370-000
絕緣耐壓：	AC1500 1min	絕緣電阻：	DC500V 100M以上
環境溫度：	0-40度	環境濕度：	20%-80%
冷卻方式：	自然冷卻	線圈峰值溫度：	120℃（E等級）
電機參數	符號	單位	數值
電阻@25℃ P-P	R	OHMS	3.6
峰值電流	Ip	Arms	22
持續電流	Ic	Arms	6.5
力常數值	Kf	N/Arms	86
反電動勢	Kb	Vrms/M/S	50
電感 P-P	L	mH	9
峰值力	Fp	N	1900
持續推力	Fc	N	550
電機常數	Ka	N/√w	37.5
時間常數	Te	ms	2.5
峰值功率	Pp	W	2700
峰值位移	Pc	W	220
熱阻	θth	C/W	0.36
繞組溫度	Tmax	C	120
線圈重量	WTc	g	3800
總長	L	mm	370

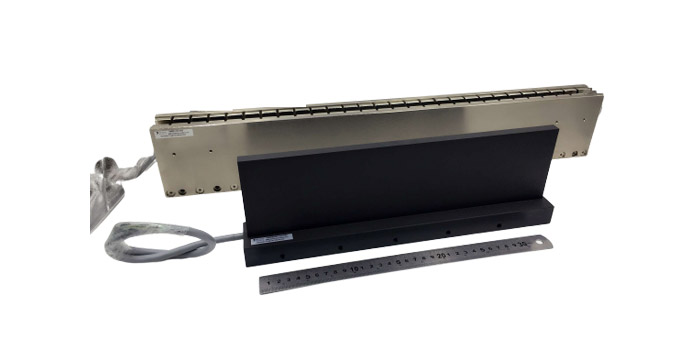

TMCE0550-370-000 U型直線電機動子適配直線電機定子型號
TMFE-250-000		TMFE-500-000

U型直線電機定子產品參數
產品名稱:	U型直線電機E系列	型號：	TMFE-250-000
定子參數	符號	單位	數值
標準長度	L	mm	252
標準寬度	W	mm	110
標準厚度	T	mm	50
磁軌重量	Wta	Kg/m	29.2
產品名稱:	U型直線電機E系列	型號：	TMFE-500-000
定子參數	符號	單位	數值
標準長度	L	mm	504
標準寬度	W	mm	110
標準厚度	T	mm	50
磁軌重量	Wta	Kg/m	29.2
